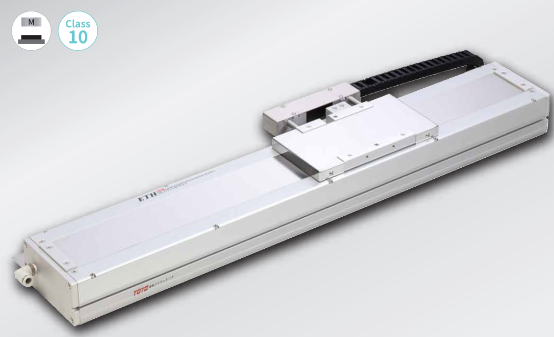

直線電機是將電能直接轉化為直線機械能的直驅設備，省去中間傳動機構，具備高速、高定位響應特性，廣泛應用于工業自動化設備。

 磁柵尺、光柵尺是直線系統主流位移反饋元件，用于實時檢測直線運動位置與速度。下面介紹直線電機搭配磁柵尺、光柵尺的匹配要點。

 一、磁柵尺匹配方案

 磁柵尺依靠磁場感應原理采集位移信號，環境適應性強，耐受粉塵、油污；精度適中，日常需要定期清潔、維護磁頭。

 1、安裝布置：磁柵尺尺體與讀數頭分別安裝在兩組相對運動構件上（底座與電機動子滑臺），預留合理安裝間隙；

 2、線路接線：連接讀數頭供電線纜與信號屏蔽線纜，接入直線電機驅動器；電源提供工作電壓，信號線纜向控制器傳輸位置數據；

 3、參數整定：結合現場負載、行程需求，在驅動器內設置反饋分辨率、電子齒輪、濾波等參數，保障位移檢測精準可靠。

 二、光柵尺匹配方案

 光柵尺依托光電干涉原理工作，可實現更高等級定位精度；不足之處是對粉塵、油污、水汽敏感，使用環境潔凈度要求更高。

 1、安裝布置：光柵尺主尺與讀數頭分裝在相對運動部件上，控制安裝平行度與間隙；

 2、線路接線：接通供電與差分信號線，接入直線電機驅動器；采用屏蔽線纜降低電磁干擾；

 3、參數整定：根據光柵尺分辨率，完成驅動器反饋參數配置，實現精準閉環控制。

 總而言之，直線電機搭配磁柵尺、光柵尺閉環反饋，需要規范安裝、接線與參數整定。想要保障設備長期運行精度，應當定期巡檢維護。同時結合工況精度、環境條件選擇合適的反饋元件型號，充分發揮系統運動性能。
