直線電機按工作原理可分為直流、異步、步進等類型；按照結構形式可分為單側扁平型、雙邊扁平型、圓筒型。工業應用較為普遍的為平板式直線電機、U型槽直線電機、圓筒型直線電機。

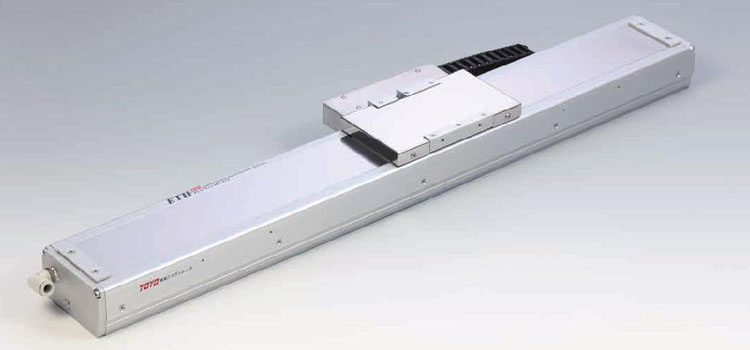

 平板式直線電機

 鐵芯疊片結構裝配于鋁背板之上，疊片鐵芯用于導磁，提升電機推力。磁軌與動子之間電磁吸力和電機推力成正比，疊片結構會產生對接合力。動子裝配至磁軌過程需要做好防護，防止電磁吸力帶來磕碰損傷。

 U型槽直線電機

 具備兩條相對布置的平行磁軌，動子依靠導軌系統支撐，動子為非導磁鋼結構，磁軌與推力線圈之間幾乎不存在電磁吸附干擾。線圈組件慣量小，可實現較高加速度；線圈一般為三相無刷換相結構，可采用風冷散熱改善運行表現。

 磁鐵面對面布置于U型槽內部，能夠減少磁通泄露，同時降低強磁吸附帶來的損傷風險。

 磁軌可多段拼接實現更長行程；實際可運行行程受線纜管理、編碼器長度、機構本體約束。

 圓筒型（管狀）直線電機

 圓筒動磁式直線電機，動子沿內置磁場的磁桿做直線往復運動。該結構早期已有商用落地，但空間利用率不及平板、U型槽結構。磁路原理與動磁式直線電機相近，線圈可分段拼接來拓展行程；繞組多為三相，依靠霍爾器件實現無刷換相。推力線圈套在磁桿外部做往復運動，該結構存在磁通泄漏，不適合對磁泄漏敏感的場景；裝配維護時注意防范夾手風險。

 圓筒直線電機行程增大后會存在結構短板：電機整體為圓筒結構，磁桿僅兩端提供支撐，需要管控磁桿徑向偏移，避免磁體與推力線圈發生接觸摩擦。
