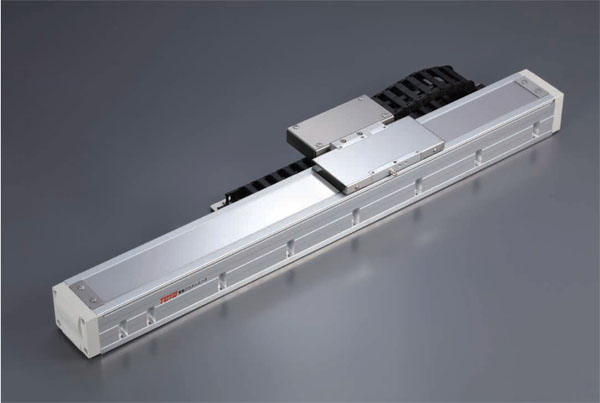

直線電機主要由初級（定子）、次級（動子/執行機構）、直線支撐導軌三大部分構成。為保障全行程內初級與次級穩定的電磁場耦合，二者鐵芯會設計為不等長度，分為短初級、長初級（長定子）兩種架構；長初級整體制造成本偏高，工業自動化設備場景應用較少，多用于軌道交通等特殊領域。

 直線電機可看作旋轉電機沿徑向剖開拉直演變而來：

 旋轉電機的定子對應直線電機初級，轉子對應直線電機次級；初級通入交變電流后產生行波磁場，次級在電磁推力作用下做直線往復運動。常規方案為：初級（線圈端）固定、永磁磁軌次級鋪設整段行程；若將初級加長鋪滿全程，次級便可做輕量化設計。

 一、初級（定子）結構特點

 和旋轉電機結構一致，初級鐵芯由硅鋼片疊壓而成，鐵芯表面開設齒槽，槽內嵌入三相、兩相或單相繞組；單相直線異步電機可采用罩極式結構，或是電容移相啟動方案。

 初級為設備靜止固定部件，由鐵芯、繞組線圈、安裝基座組成，核心作用是生成行波磁場，整體鎖附在設備底座外殼上。

 二、次級（動子）結構特點

 動子依靠導軌系統架設在雙側永磁磁軌之間，線圈經由環氧樹脂整體灌封固化；

 完整動子組件包含：三相無刷線圈繞組、霍爾檢測電路板、溫度傳感元件、電氣接線端子；

 無鐵芯（無鋼）動子為行業主流款式：磁軌與推力線圈之間不存在磁吸附干擾，整體運動慣量更低，可實現超高加速度動態響應，普遍采用三相無刷換相控制，沿磁軌做直線往復運行。

 三、初級與次級互換工況說明

 部分應用場景中，直線電機的初級、次級安裝形式可靈活互換：既可以初級固定、動子往復移動；也可永磁磁軌固定、線圈初級隨負載運動。

 兩種安裝模式適配的車間環境、行程需求、負載條件、線纜排布要求差異較大，需結合設備實際工況選型設計。
