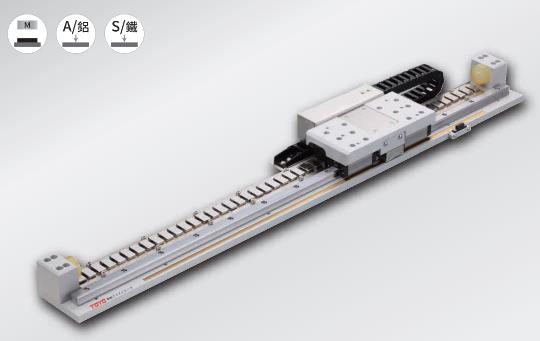

直線模組是高精度自動化設備核心傳動部件，可完成平穩往復直線運動，也稱作線性滑臺、直線滑動單元，普遍搭載于各類自動化設備與裝配產線，合理選型能夠優化設備運行速率與整機運轉效率。下面為大家講解高精度直線模組的運動控制實現方式：

 想要達成微米級精密運動控制，需要依據工況匹配傳動結構與動力系統：

 常規精密定位場景大多選用滾珠絲桿傳動模組，長行程高速輸送、精度要求適中的工況可選用同步帶模組；滾珠絲桿模組重復定位精度表現優異，常規工況下重復定位精度可達±0.01mm。整套系統需要搭配適配功率的電機與驅動器，主流控制系統以PLC可編程控制器+伺服電機組合為主。

 超高精度、高速動態啟停工況優先選用伺服電機；開環步進電機缺少位置閉環反饋，負載波動、高速運行環境下容易產生丟步現象，難以滿足嚴苛的精密定位要求，選型時需要結合精度需求綜合考量。

 直線模組直線運動依靠伺服電機驅動滾珠絲桿運轉，二者通過聯軸器同軸銜接；整套控制鏈路分為三大部分：

 動力驅動單元

 PLC直流輸出端口負載功率有限，無法直接驅動大功率伺服電機，需要借助伺服驅動器接收脈沖信號，放大功率驅動電機運轉。

 脈沖分配器（環形分配器）

 作為PLC與伺服驅動器的中轉橋梁；硬件式環形分配器結構相對復雜，但能夠節省PLCIO端口資源，現場多軸集成場景實用性更強。

 可編程控制器PLC

 整套系統的控制核心；PLC通過編寫程序輸出指定數量的方波脈沖，脈沖總量決定伺服電機旋轉角度，進而控制模組進給位移；脈沖頻率決定電機轉速，以此調節滑臺運行速度。經過合理編程調試，可實現勻速進給、往復啟停、點位停靠等多種運動模式，搭配適配伺服電機可實現豐富的運動控制功能。

 PLC輸出脈沖信號調控電機轉速、轉角，最終完成絲桿進給與滑臺調速；現場實際調試工況會更為復雜。

 單軸模組多用于簡易直線往復工位，控制程序相對簡便；若搭建龍門式、懸臂式等多軸聯動機械手組合平臺，則需要更為復雜的PLC運動控制程序完成多軸同步插補、協同運行。
