直線電機可以理解為旋轉電機沿徑向平面切割展開得到的結構。管式直線伺服電機屬于電磁直驅型直線電機，可直接輸出直線運動；電機電磁工作部分無物理接觸，可消除傳動機構帶來的齒隙，減少機械磨損，降低維護需求。

 實現直線運動無需氣動、液壓缸，也不需要齒輪箱、主軸、皮帶、齒條齒輪、絲杠等機構將旋轉運動轉換為直線運動。

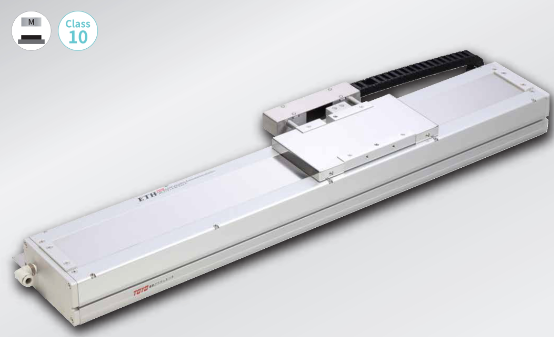

 直線電機可應用于機器人、執行機構、精密工作臺、光纖光子學、對準定位、組裝、拾取放置系統、機床、半導體導軌、電子制造、檢測設備、視覺系統及眾多工業運動控制場景。

 當系統需要實現低摩擦、高順應性的動態平動工況時，常采用由控制單元、伺服驅動器與管式直線電機組成的直線驅動系統。

 電機磁軸結構：磁鐵相互之間無間隙，自支撐裝配，整體封裝于防護不銹鋼管內部。

 管式電磁直驅直線電機輸出純電動直線運動，電磁驅動部分無接觸，不存在齒輪箱、主軸、皮帶等中間傳動聯軸器。該類直線電機主要由以下部件構成：封裝在高精度不銹鋼管內的釹磁鐵磁軸、帶繞組的定子、滑塊軸承、位置檢測傳感器以及電機監控微處理器電路。

 管式直線主軸電機采用圓柱形線圈結構，具備多項結構特點。線圈組件的圓柱形結構剛度良好，無需平臺式直線電機所采用的鐵磁外部加固材料；線圈環繞磁體布置，可以充分利用磁通量。在不受軸接觸力影響的工況下，輸出直線力穩定，磁通量垂直切割電機繞組，具備較好的工作效率。線圈散熱條件良好，緊湊結構下可實現較低功率消耗，并可輸出與同規格傳統直線電機相當?shù)耐屏Α?/span>

 管式直線電機磁軸設計具備簡單、高精度、非接觸三大特征，主體分為磁軸與圓柱線圈力單元兩部分。線圈構成主軸電機的勵磁單元，保障電機所需剛度；電機本體為非接觸式工作。線圈包裹磁體的結構可以充分利用磁通量，可實現較大的環形氣隙；氣隙不會隨行程變化造成輸出力波動。

 直線電機一般配置位置傳感器，在運行與靜止?fàn)顟B(tài)實時采集電機實際位置，檢測位置偏差并反饋至上位控制器，支持全行程范圍內定位控制。同時可對運行速度、加速度實現精確控制；復雜運動軌跡可作為運動曲線存儲于伺服驅動器，由電機按設定速度執行。
